一、概述

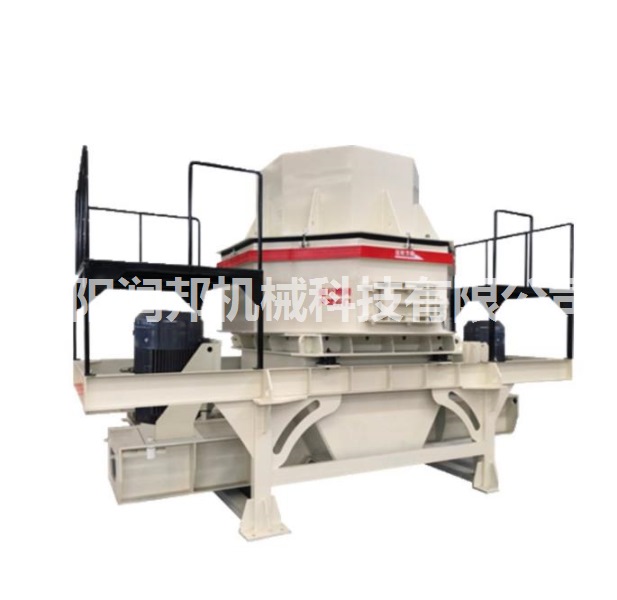

ZXS係列立式整形製砂機是我公司自行研發的一種新型破碎製砂設備，該設備在原有同類設備的基礎上對物料運行軌跡進行實際分析，並根據該設備物料破碎原理進行有針對性的整體模塊設計，將石打石和石打鐵的原理巧妙結合，以達到增大破碎效率的目的，其性能在各種礦石細碎設備中起著不可替代的作用。

二、適用範圍

ZXS係列立式整形製砂機廣泛應用於多種金屬和非金屬礦石、耐火材料、玻璃原料、水泥、磨料、建築骨料、人工製砂以及各種冶金渣的細碎和粗磨作業；特別對河卵石、碳化矽、金剛砂、燒結鋁礬土、鎂砂等中硬、特硬或磨蝕性物料，比其他類型的破碎機產量功效更高，在機製砂方麵，其破碎及整形能力與同類產品更具有優越性，是目前***理想的整形製砂設備。

三、結構特點

四、工作原理

ZXS係列立式整形製砂機運用先進的選擇性破碎和解理破碎原理，直接對物料施加足夠動能，並通過衝擊將動能轉換成克服物料所需的破碎能而破碎。物料基本沿其自然的紋理麵、解理麵斷裂，粒形好、自身消耗低。

    該機能夠實現"石打石"和"石打鐵"兩種工作原理的轉換。“石打石”是采用瀑布流分料係統,將來料按一定的可控量分流成兩路,一路物料自中心入料管進入水平方向高速旋轉的葉輪內，另一路物料從進料鬥圓周的多個溢流口自由下落設備內腔，進入葉輪內腔的物料通過葉輪高速旋轉加速從三個或多個發射口拋出，與從溢流口落下的物料在破碎腔內發生強烈的自衝擊而形成石打石破碎。“石打鐵”是將物料自中心入料管全部引入高速旋轉的葉輪內，加速後從三個或多個發射口拋出猛烈撞擊安裝在設備破碎腔內壁的金屬反擊板而形成石打鐵的破碎。

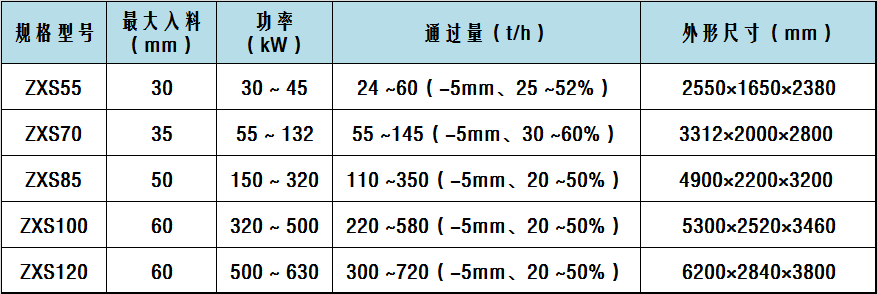

五、技術參數

六、粒度分布曲線

七、產品優勢

　　1、結構簡單、安裝方便、造價低廉；

　　2、獨特的轉子及腔型設計，處理量大且成砂率高；

　　3、產品粒形好，呈立方體，成品流動性能好；

　　4、運轉平穩、工作噪聲小、***節能；

　　5、生產過程中，物料形成料襯自保護，減小機殼磨損；

　　6、加大渦動腔設計，腔體大量存料，大大節約易損件損耗；

　　7、渦動腔內部襯板獨特設計，大大節約使用成本；

　　8、一機兩用，可根據工礦快速實現“石打石”、“石打鐵”兩種破碎形式；

　　9、該產品配置分兩種，脂潤滑和稀油潤滑，供用戶選擇；

　　10、稀油潤滑具有散熱好，潤滑充分，和脂潤滑相比更具有優越性；

　　11、自動化控製係統具有電流過載，油溫過高，震動過大等保護功能（此項為用戶選配）。

八、現場案例
